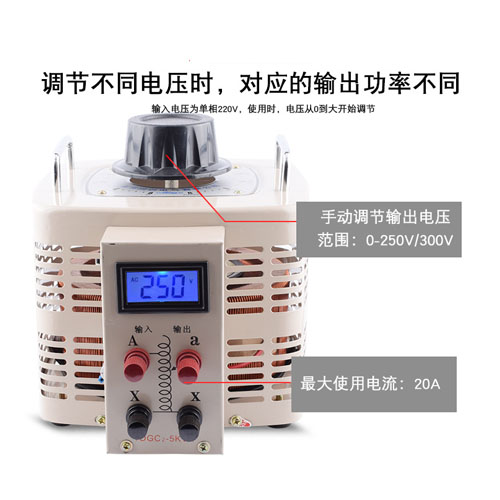

接觸式調壓器實質上是一種輸出（端）電壓可以調節的自藕變壓器，其鐵心有環式與柱式兩種。柱式鐵心與一般變壓器相似，用硅鋼片疊成，環式鐵心則用硅鋼帶卷成。在環式自耦調壓器的結構中，繞組用絕緣銅線單層繞在環式鐵心上。線圈部分表面磨去絕緣層而成光滑平面，用銅石墨復合做成的碳刷與它相接觸。碳刷可借手輪在導線表面旋轉滑動，從而改變輸出電壓。電流容量大于10A者,有用兩個或多個碳刷并聯的。自藕調壓器一般都制成自冷、干式。在容量特別大或使用環境特殊的場合，也有制成油浸自冷式，電動風冷式，3個環式單相自藕調壓器共軸配裝,即可構成三相自耦調壓器。

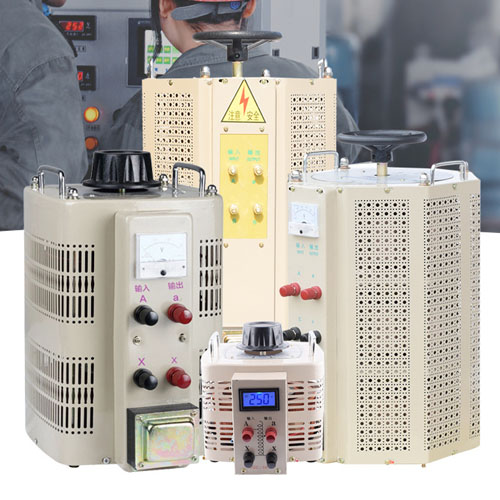

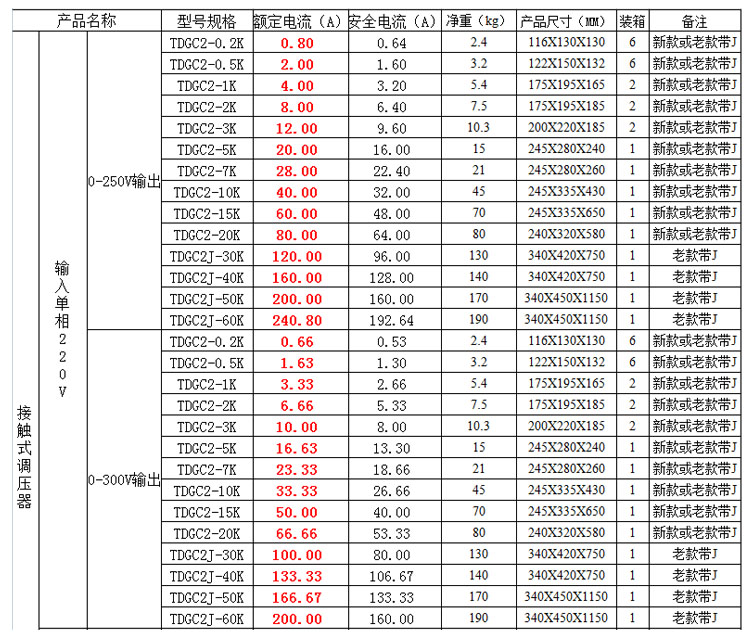

TDGC2、TSGC2單/三相調壓器系列產品為機電工業第十四批節能產品。用在調壓、控溫、調速、調光、功率控制等場所，使用范圍十分廣泛，本產品具有波形不失真、體積小、重量輕、效率高、使用方便、運行可靠等特點其性能更為優越。

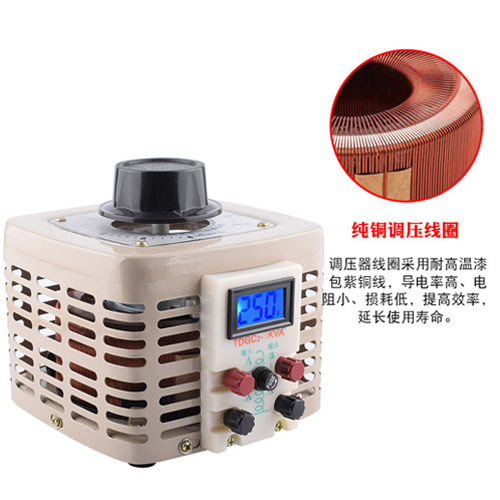

其中線圈是調壓器是主要組成部分,它具有以下性能：

1. 采用高導磁有取向直鋼片，因此損耗小。

2. 采用機械自動繞線，匝與匝之間均勻，每一條線拉直與平行，因此接觸面平整。

3. 采用耐熱的樹脂材料來浸漆、固化，使調壓器更耐熱。

4. 采用機械研磨，使接觸表面平滑如鏡。

5. 采用傳統多碳刷設計，使碳刷的接觸面增大，減小每個碳刷承受的電流，降低溫升。

6. 采用高性能的碳刷，增加導電率，消滅火花。

7. 采用銅表面焊接，減少接觸電阻，降低溫升。

8. 采用耐熱的彈性金屬材料，使機械壓力長期穩定，減少接觸的溫升。
